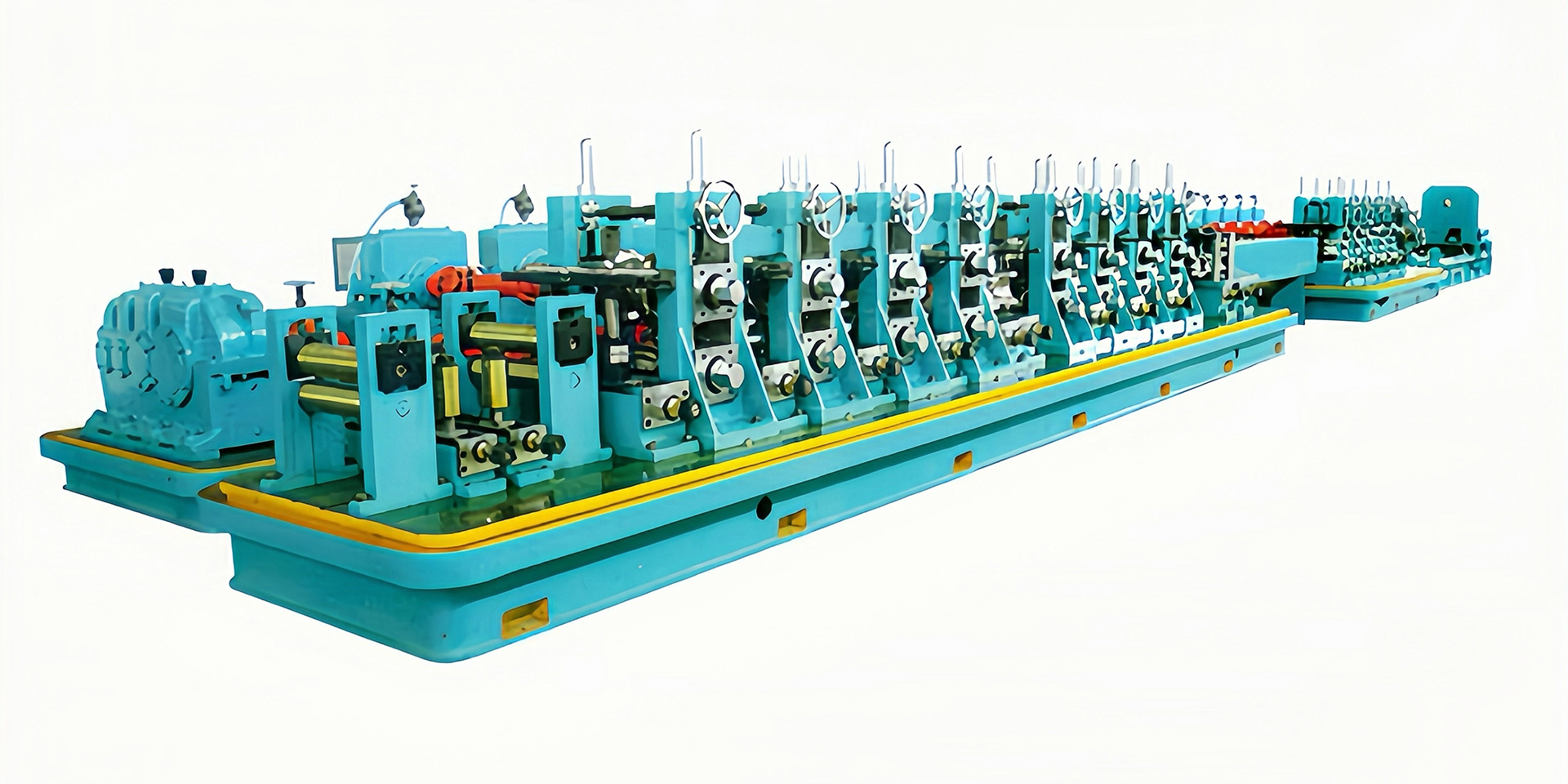

خطوط إنتاج أنابيب كبيرة 89-254 مم - FX165, FX219 & FX273

المنزل  >  منتجات  >  مطاحن الأنابيب عالية التردد  >  خطوط إنتاج أنابيب كبيرة للأقطار من 50-254 مم (2-10 بوصة)  >  خطوط إنتاج أنابيب كبيرة 89-254 مم - FX165, FX219 & FX273

منتجات

منتجات ساخنة

خطوط إنتاج أنابيب كبيرة 89-254 مم - FX165, FX219 & FX273
خطوط إنتاج أنابيب كبيرة 89-254 مم - FX165, FX219 & FX273

خطوط إنتاج أنابيب كبيرة 89-254 مم - FX165, FX219 & FX273



تم تصميم طرازات FX165/219/273 لإنتاج أنابيب بقطر كبير إضافي، مما يجعلها مثالية للتطبيقات الحرجة في الهندسة البحرية، الإنشاءات الثقيلة، ومشاريع الأنابيب على نطاق واسع.

erwpipemill@gmail.com

هاتف: 008613338123788

واتساب: 8613338123788

خطوط إنتاج أنابيب كبيرة 89-254 مم - FX165, FX219 & FX273
خطوط إنتاج أنابيب كبيرة 89-254 مم - FX165, FX219 & FX273
وصف1
إغلاق زر جيب 1/5 سترات رياضية للرجال. مرنة، خفيفة الوزن، سريعة الجفاف من النسيج لأداء متفوق. ملابس مناسبة الحجم - أحجام قياسية أمريكية. تناسب رياضي يجعلها ملاصقة للجسم لمجموعة واسعة من الحركات، مصممة لأداء مثالي وراحة طوال اليوم. ميزات - إغلاق زر جيب ربعي؛ فتحات للإبهام في الأكمام الطويلة لإبقائها في مكانها أثناء التمرين
وصف

مقدمة

نماذج FX165، FX219، و FX273 هي الأكبر في خط إنتاجنا لمطاحن الأنابيب، مصممة لإنتاج أنابيب الصلب بقطر كبير فائق يتراوح من Φ89 إلى Φ254 مم. تم تصميم هذه المطاحن لتلبية المتطلبات الصارمة للصناعات التي تتطلب إنتاج أنابيب عالي السعة، قوية ودقيقة.

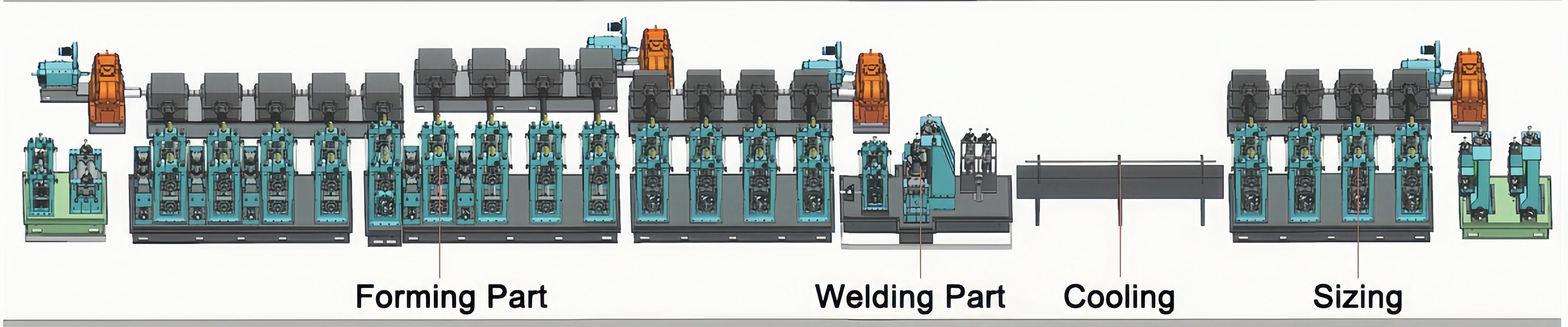

نظرة عامة على عملية الإنتاج

نماذج FX165، FX219، و FX273 هي جزء من خطوط إنتاجنا لأنابيب الأنابيب عالية السعة، مصممة خصيصًا للتعامل مع متطلبات إنتاج أنابيب بقطر كبير إضافي. تشمل عملية الإنتاج:

1. فك اللف: يتم فك لف اللفافة الفولاذية بدقة، مما يضمن تغذية ثابتة ومتسقة في خط الإنتاج.
2. القص واللحام: يتم قص حواف الشريط ولحامها بمهارة عالية لتشكيل شريط مستمر وناعم، جاهز للتشكيل.
3. التشكيل: باستخدام تقنية التشكيل بالدحرجة المتقدمة، يتم تشكيل الشريط إلى أنابيب بقطر كبير بدقة دقيقة، مما يضمن التكامل الهيكلي.
4. اللحام: يضمن اللحام بالتردد العالي وصلة قوية وموثوقة، قادرة على تحمل الضغط العالي والتطبيقات الثقيلة.
5. التحجيم: يتم تحجيم الأنبوب ليلبي المواصفات الدقيقة، مما يضمن قطر وسمك جدار موحد طوال دورة الإنتاج.
6. القص: تقوم أنظمة القص الآلية بقص الأنابيب بدقة إلى الأطوال المطلوبة، مما يحسن استخدام المواد ويقلل الهدر.
7. الفحص النهائي والتعبئة: يخضع كل أنبوب لفحص جودة شامل قبل التعبئة، مما يضمن تلبيته لجميع المعايير المحددة وجاهز للتسليم.

تم تحسين عملية الإنتاج هذه للتصنيع عالي السعة، مما يجعل هذه الآلات مثالية للصناعات مثل النفط والغاز، والبنية التحتية، وهندسة البحرية.

تدمج عملية إنتاج FX165/219/273 تقنية اللحام والتشكيل بالدحرجة المتقدمة، مما يضمن أن كل أنبوب يلبي المعايير الدقيقة المطلوبة للتطبيقات عالية الإجهاد في البيئات البحرية والصناعية.

نظرة عامة على المكونات الرئيسية

تزود نماذج FX165، FX219، و FX273 بمكونات عالية الأداء مصممة لتوفير إنتاج متسق وعالي السعة:

1. جهاز فك اللف: يضمن فك اللف المستقر والمتحكم فيه للفافات الفولاذية، مما يوفر تغذية متسقة في عملية الإنتاج.
2. وحدة القص واللحام: تقوم بقص ولحام حواف الشريط بدقة، مما يخلق شريطاً ملحوماً بلا فواصل جاهز لتشكيل أنابيب بقطر كبير.
3. قسم التشكيل: يستخدم تقنية التشكيل بالدحرجة الحديثة لتشكيل الشريط إلى أنابيب بدقة عالية وإجهاد مادي ضئيل.
4. جهاز اللحام بالتردد العالي: يوفر لحامات متسقة وعالية الجودة قادرة على تحمل ظروف صناعية ثقيلة.
5. وحدة التحجيم: تعدل أبعاد الأنبوب لتلبية المواصفات الدقيقة، مما يضمن التماثل والجودة العالية عبر دورة الإنتاج.
6. منشار القطع: توفر أنظمة القطع الآلية قطعًا دقيقة، مصممة خصيصًا للأطوال المطلوبة، مما يقلل من هدر المواد.
7. نظام التحكم: واجهة تحكم سهلة الاستخدام تسمح للمشغلين بمراقبة وتعديل عملية الإنتاج بسهولة، مما يضمن الكفاءة والإنتاجية المثلى.

تعمل هذه المكونات معًا لضمان أن الموديلات FX165، FX219، و FX273 توفر إنتاجًا موثوقًا وذو طاقة عالية للأنابيب ذات القطر الكبير.

مجهزة بأسطوانات فائقة المتانة وأنظمة لحام عالية التردد، فإن الموديلات FX165/219/273 مصممة للتعامل مع صعوبات إنتاج الأنابيب ذات القطر الكبير للتطبيقات الثقيلة، مما يضمن وقت توقف قليل وإنتاج أقصى.

مزايا المنتج

1. الطاقة الإنتاجية القصوى: هذه الموديلات مصممة لبيئات الإنتاج الكبيرة الحجم، قادرة على إنتاج أنابيب ذات أقطار كبيرة بإنتاجية عالية، مما يجعلها مثالية للتصنيع بحجم كبير.
2. البناء القوي: بنيت بأقوى المواد والمكونات، فإن FX165، FX219، و FX273 مهندسة للتعامل مع التشغيل المستمر في أصعب الإعدادات الصناعية.
3. الدقة والاتساق: مجهزة بتقنية اللحام عالية التردد المتطورة، توفر هذه المطاحن لحامات ذات جودة عالية ومتسقة، حتى على جدران الأنابيب الأكثر سمكًا.
4. الأتمتة المتقدمة: تتميز هذه الموديلات بأنظمة تحكم متطورة، تقدم خيارات أتمتة تعزز كفاءة الإنتاج وتقلل الحاجة إلى التدخل اليدوي.
5. تصميم كفء للطاقة: على الرغم من حجمها وطاقتها، فإن هذه المطاحن محسنة لكفاءة الطاقة، مما يساعد في خفض تكاليف التشغيل مع الحفاظ على معايير الإنتاج العالية.

التطبيقات

الموديلات FX165، FX219، و FX273 مثالية لإنتاج الأنابيب المستخدمة في:

1. الإنشاءات الصناعية: مثالية لتصنيع أنابيب بنية كبيرة للجسور، المباني العالية، وغيرها من مشاريع البنية التحتية الحيوية التي تتطلب مواد قوية.
2. تصنيع الأنابيب: مناسبة لإنتاج أنابيب ذات أقطار كبيرة لصناعات النفط، الغاز، والمياه، مما يضمن حلول نقل موثوقة ودائمة.
3. الهندسة البحرية: مثالية لإنشاء أنابيب وأنابيب مستخدمة في صناعة السفن، المنصات البحرية، وتطبيقات البحرية الأخرى التي تتطلب مقاومة للتآكل وسلامة هيكلية.
4. قطاع الطاقة: مثالية لإنتاج الأنابيب المستخدمة في مرافق توليد الطاقة الكبيرة، بما في ذلك أنظمة البخار والتبريد في محطات الطاقة الحرارية، النووية، والمتجددة.
5. بنية النقل: مناسبة لإنتاج أنابيب ذات أقطار كبيرة المستخدمة في جسور الطرق السريعة، جسور السكك الحديدية، ومشاريع النقل الكبيرة.

تُستخدم الموديلات FX165/219/273 على نطاق واسع في بناء المنصات البحرية، الأنابيب الكبيرة، ومشاريع البنية التحتية الثقيلة، حيث تكون قدرتها على إنتاج أنابيب ذات أقطار كبيرة بدقة وموثوقية أمرًا بالغ الأهمية.

أسئلة وأجوبة

1. ما هو الحد الأقصى لسمك الجدار الذي يمكن لهذه المطاحن معالجته؟
• يمكن للـ FX165، FX219، و FX273 التعامل مع سماكات جدار تصل إلى 10.0 مم، مما يضمن إنتاج أنابيب قوية ومتينة للتطبيقات الصناعية المطلوبة.
2. كيف تضمن هذه الموديلات جودة متسقة أثناء الإنتاج بسعة عالية؟
• تتميز هذه الموديلات بأنظمة لحام بتردد عالي متقدمة توفر تحكمًا دقيقًا في عملية اللحام، مما يضمن جودة متسقة حتى خلال عمليات الإنتاج الطويلة.
3. ما هي متطلبات المساحة والتركيب لهذه الموديلات الكبيرة الحجم؟
• نظرًا لحجمها، تتطلب هذه الموديلات مساحة كبيرة من الأرضية وموقع تركيب ثابت ومستوٍ. يتم توفير خطط تخطيط وتركيب مفصلة لضمان الإعداد الأمثل في منشأتك.
4. هل يمكن لهذه الموديلات إنتاج أشكال مخصصة من الأنابيب؟
• نعم، يمكن تخصيص الـ FX165، FX219، و FX273 بتكوينات مختلفة من أدوات التشكيل لإنتاج أشكال مختلفة من الأنابيب، بما في ذلك الأشكال الدائرية والمربعة والمستطيلة.
5. ما هو جدول الصيانة الموصى به لهذه الموديلات ذات الأحمال الثقيلة؟
• الصيانة العادية تشمل فحص أنظمة اللحام، تزييت الأجزاء المتحركة، والتحقق من محاذاة أدوات التشكيل. يوصى بفحص شامل سنوي للحفاظ على الأداء الأمثل.

شهادات العملاء

• العميل K: 'آلة صنع الأنابيب الكبيرة FX165 كانت لعبة التغيير لصناعة الأنابيب لدينا. موثوقيتها وسعتها زادتا كفاءة إنتاجنا بشكل كبير.'
• العميل L: 'لقد كنا نستخدم خط إنتاج الأنابيب الكبيرة لعدة مشاريع إنشاءات كبرى، وجودة الأنابيب كانت ممتازة. الآلة قوية وسهلة التشغيل.'
• العميل M: 'آلة FX273 الضخمة سمحت لنا بتوسيع نطاق منتجاتنا بأنابيب قطرها كبير. أداء الآلة والدعم الذي تلقيناه كانا ممتازين.'

لماذا تختارنا؟

عندما تختار خطوط إنتاج الأنابيب الكبيرة عالية السعة، فإنك تستفيد من:

1. سعة استثنائية: موديلات FX165، FX219، و FX273 مصممة للتعامل مع إنتاج عالي الحجم، مما يضمن الإخراج المتسق حتى في البيئات الصناعية المطلوبة.
2. الدقة والموثوقية: آلاتنا توفر تحكمًا دقيقًا في كل جانب من جوانب إنتاج الأنابيب، مما يضمن التماثل والجودة العالية في كل أنبوب منتج.
3. حلول مخصصة: نقدم تكوينات مخصصة لتلبية متطلبات إنتاجك المحددة، بما في ذلك أدوات التشكيل المتخصصة وإعدادات الآلة.
4. دعم شامل: من التركيب إلى الدعم الفني المستمر، فريقنا الخبير يضمن أن خط إنتاجك يعمل بكفاءة عالية، مما يقلل من وقت التوقف.
5. الاعتراف بالصناعة: خطوط إنتاج الأنابيب الكبيرة لدينا موثوق بها من قبل الشركات المصنعة الرائدة في جميع أنحاء العالم لمتانتها، وموثوقيتها، وأدائها العالي.

اختيار طرازات FX165، FX219، و FX273 يعني الاستثمار في آلات عالية السعة مصممة لتوفير أنابيب عالية الجودة باستمرار للتطبيقات الأكثر طلبًا.
المواصفات

جهاز أنبوب نموذج

FX165

FX219

FX273

قطر الأنبوب الدائري (مم)

Φ89-203

Φ102-229

Φ127-254

قطر الأنبوب الدائري (بوصة)

3½'-8'

4'-9'

5'-10'

سمك الدائري (مم)

2.0-6.0

3.0-8.0

4.0-10.0

حجم الأنبوب المربع (مم)

70x70-150x150

80x80-180x180

100x100-200x200

سمك المربع (مم)

2.0-5.0

3.0-6.0

4.0-8.0

قوة المحرك الرئيسي (كيلوواط)

200x2

250x2

132x2+160x2

قوة لحام HF (كيلوواط)

500

600

800

سرعة الإنتاج (م/دقيقة)

15-50

10-40

10-40

مصممة لتحمل أكثر الظروف تحديًا، توفر طرازات FX165/219/273 متانة استثنائية ودقة، مما يجعلها الخيار الأول للمشاريع التي تتضمن خطوط أنابيب عالية الضغط، منصات عائمة، وعناصر بناء ثقيلة.

مواصفات خط إنتاج الأنابيب الكاملة

تقدم هذه الجدول نظرة كاملة على المواصفات لجميع طرازات خطوط إنتاج الأنابيب، مع التركيز على العمليات عالية السعة. يرتبط كل رقم طراز بالمواصفات التفصيلية. يمكن تخصيصها لتلبية الاحتياجات الدقيقة لعملية الإنتاج الخاصة بك.

آلة
طراز

قطر الأنبوب الخارجي
(مم)

قطر الأنبوب الخارجي
(بوصة)

سمك
(مم)

حجم الأنبوب المربع (مم)

سمك
(مم)

قوة المحرك
(كيلوواط)

قوة HF
(كيلوواط)

سرعة
(م/دقيقة)

FX16

Φ8-25

¼'-1'

0.2-1.0

7x7-20x20

0.2-0.8

22/30

100

40-120

FX25

Φ8-32

¼'-1¼'

0.3-1.5

7x7-25x25

0.3-1.2

37/45

100

40-120

FX28

Φ10-38

⅜'-1½'

0.4-1.8

8x8-30x30

0.4-1.5

55/75

100

30-110

FX32

Φ12-50

½ '-2'

0.5-2.2

10x10-40x40

0.5-1.8

90/110

150

30-110

FX45

Φ16-63

⅝'-2½'

0.6-2.5

12x12-50x50

0.6-2.0

132/160

150

30-100

FX50

Φ19-76

¾'-3'

0.7-3.0

15x15-60x60

0.7-2.5

160/185

200

30-90

FX60

Φ25-89

1'-3½'

0.8-3.5

20x20-70x70

0.8-3.0

160/185

250

30-90

FX76

Φ38-102

1¼'-4'

1.0-4.0

30x30-80x80

1.0-3.2

200/110x2

300

20-80

FX89

Φ50-127

2'-5'

1.2-4.5

40x40-100x100

1.2-3.5

250/132x2

400

20-70

FX114

Φ63-152

3'-6'

1.5-5.0

50x50-120x120

1.5-4.0

160x2

400

15-60

FX165

Φ89-203

3½'-8'

2.0-6.0

70x70-150x150

2.0-5.0

200x2

500

15-50

FX219

Φ102-229

4'-9'

3.0-8.0

80x80-180x180

3.0-6.0

250x2

600

10-40

FX273

Φ127-254

5'-10'

4.0-10.0

100x100-200x200

4.0-8.0

132x2+160x2

800

10-30
